Vroid Studioから出力したVRMをHoloLens2で閲覧する

今回は、VRoid Studioで作成したアバターをVRM出力し、HoloLens2で閲覧します。

vroid.com

VRoid Studioでは気軽にアバターが作成できるため、VRChatなどで用いられることが多いです。
私もアバターを作成してみたので、試しにHoloLens上で投影し、現実世界に召還してみます。

前提

今回の環境は以下です。

Unity 2019.4.31
MRTK 2.7.3

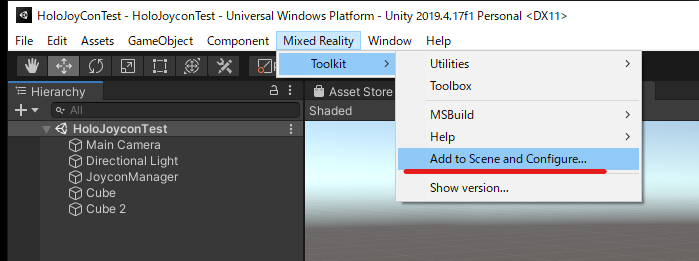

シーン中でMRTK用のConigureは設定済みとします。
また、VRoid Studioですでにモデルは作成済みとします。

準備

VRoid StudioからVRMファイルを出力する

まずは、VRoid StudioからVRMファイルを取得します。
モデルを開いた後の画面右上真ん中のボタンから、VRMエクスポートを選択します。

VRMエクスポート画面ではエクスポート時の設定を行えます。
ポリゴン数は4万ポリゴン数程度なので問題ないと思いますが、念のため「透明メッシュを削除する」にチェックを入れ、マテリアル数と解像度を削減しておきます。
設定が終わったら「エクスポート」ボタンを押します。

ボタンを押すとVRMの設定画面になります。
必須事項である「タイトル」、「作成者」を入力します。
配布する予定がある場合は、ほかの項目も入力します。
すべて設定が終わったら、一番下の「エクスポート」ボタンを押します。

次に表示されるウィンドウで保存場所を指定したら、VRMファイルの出力は完了です。

VRMファイルをUnityに取り込む

ここで、作成したVRMファイルをUnityに取り込みます。
VRMファイルは通常ではUnityに取り込むことができません。
そこで、UnityにVRMファイルを取り込むことを可能にする、UniVRMを使用します。
このアセットを使用すると、VRMを取り込み、Unityで使用できるPrefab化することができます。
下記リンクからUniVRM-[バージョン名].unitypackageをダウンロードします。
github.com

ダウンロードしたUnityPackageをUnityのProject Windowにドラッグ&ドロップします。
ドラッグ&ドロップすると、Import Unity Package Windowが表示されるので、下端のImportボタンを押します。

Importが終わると、おすすめの設定をするように指示されるため、Accept Allで実行します。

Console Windowにエラーが出ていますが、Editor上で使用するGlb Importerが複数あるため発生しているものです。
アプリ実行には特に問題ないため、無視して問題ありません。

設定が終わると、上部メニューにVRM0が追加されます。
Import from VRM 0.xを選択することでVRMファイルを読み込むことができます。
最初にVRMファイルを読み込み、次にAsstsのどこに出力するか指定します。
Assetsフォルダ配下でフォルダを作成し、その中を出力先にすると散らからずに済みます。

正常に処理が終わると、出力先に指定したフォルダにVRMモデルから生成したPrefabが生成されます。
これで、Unity上でVRMモデルを取り扱えます。
試しにHierarchyにドラッグ&ドロップすると、Scene上に表示されます。

アニメーションを設定する

出力したモデルはそのままではTポーズをしているだけで味気ないので、アニメーションをさせます。
今回は、下記URLのUnity Animationを使用させていただきました。

booth.pm

ダウンロードしたファイルを解凍するとEmoteSet_Free_v130.unitypackageが入っているため、先ほどと同様にProject Windowにドラッグ&ドロップします。
ドラッグ&ドロップするとImport Unity Pakcage Windowが表示されるので、Importボタンを押します。

正常にImportされると、Assets/Necocoyaフォルダが作成され、その中にAnimation用のファイルが配置されます。

今回は、Emote02/OneLoopDivisionのAnimation Contollerを使用します。
Animation Controllerをダブルクリックすると、Animation Windowが表示されるので、Parametersタブから使用したいアニメーションを選択します。今回は01_Tefuri3_OneLoopを選択します。

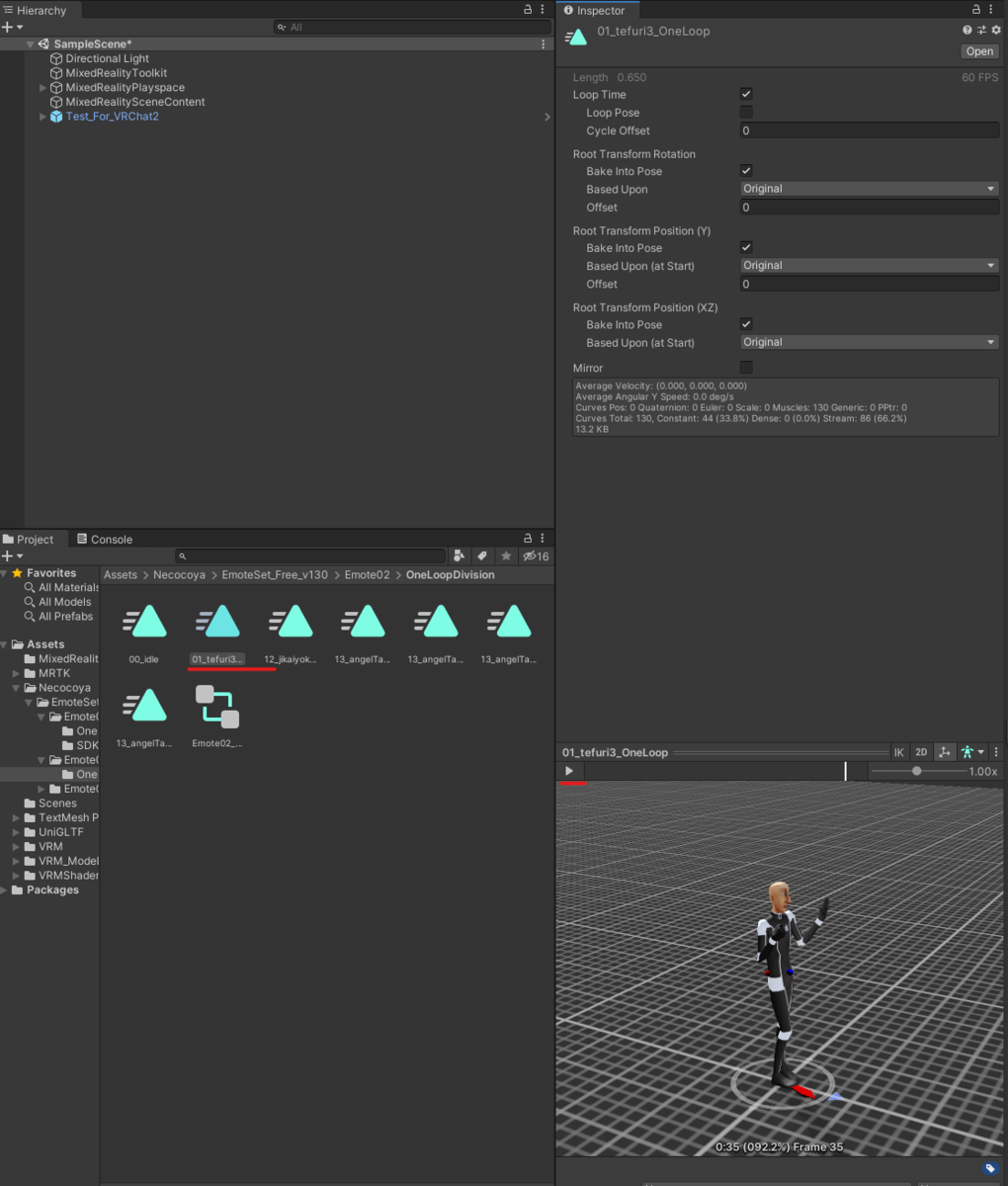

アニメーションがどのような動きをするかは、animファイルを選択した状態でInspector Windowの下端の再生ボタンから確認できます。

作成したモデルへのAnimation Controllerの適用は、モデルを選択した状態でInspector Window中のAnimatorコンポーネントにControllerを設定することで実現できます。

そのままではモデル表示位置が初期状態の頭の位置と同じなので位置を微調整します。 また、つかんで移動できるように、Object ManipulatorとCapsule Colliderをアタッチすれば準備完了です。

動作確認

無事、HoloLensで現実世界に投影することができました。
拡縮もできます。
VRM/MToonシェーダもSingle Pass Instancedに対応しているようで、両目でしっかり見えます。

VRoid Studioでアバター作成してHoloLens2で投影してみた。
シンプルだけどそれだけで実在感ある。
かわいい pic.twitter.com/R1MFkH8FHX

— napo tech (@SubNapo) January 23, 2022

Netcode for GameObjects (旧MLAPI)をHoloLensで使ってみる その２

今回は前回の続きです。

xr-physics-work-etc.hatenablog.com

前回、Hostとして使用したHoloLens2の頭位置は共有されましたが、Clientとして接続したUnityEditorでは共有できませんでした。
この問題を解消します。

下記記事によると、以前のMLAPIからの変更点として、NetworkTransformでは、Server側からのTransform共有ができないようです。
Client側から共有する方法として、ClientNetworkTransformを用いる方法があるようです。

xrdnk.hateblo.jp

今回は下記を元にClientNetworkTransformを用いてClient側からも頭の位置を共有できるようにします。

docs-multiplayer.unity3d.com

前提

今回の環境は以下です。

Unity 2020.3.16
MRTK 2.7.3
Netcode for GameObjects 1.0.0-pre.4

準備

まずは、ClientNetworkTransformを用意します。
ClientNetworkTransformはnet code for GameObjectsの標準APIとしては存在しません。
サンプルとして用意されているため、まずはそれを導入します。

Unity上部メニューの「Window」→「Package Manager」からPackage Managerウィンドウを開きます。

Package Managerウィンドウから、「Netcode for GameObjects」を選択すると左欄に「Samples」という項目があります。
「Samples」の文字列をクリックすると用意されているサンプルが展開されます。
そこに「ClientNetwork Transform」があるので、Importボタンを押して取得します。

正常に導入できると、Assets/Samples/Netcode for GameObjects/1.0.0-pre.4にClientNetworkTransformフォルダが作成されています。

ClientNetworkTransform/Scriptsフォルダ内にClientNetworkTransform.csがあります。
ClientNetworkTransform.csを見ると、以下の記載がありました。

クライアント側の変更に伴うtransformの同期に使用します。これにはホストも含まれます。所有者としての純粋なサーバーは、これではサポートされていません。常にサーバーが所有するようなトランスフォームには NetworkTransform を使用してください。 (Deepl翻訳)

github.com

これは、L34にあるように、サーバ側にクライアントが所有しているオブジェクトのTransformを送り、サーバ側で処理しているためです。
サーバ用アプリを用意する場合は、NetworkTransform、ホスト、クライアントで用いる場合はClientNetworkTransformを使うのがよさそうです。

ユーザ位置はサーバ側アプリで使用しないため、Playerプレハブにアタッチするコンポーネントを、ClientNetworkTrnasformに変更しました。

HoloLens→PC接続

PCではUnityEditorからInspectorを用いて接続先IPを設定できましたが、HoloLensではそうもいきません。
そのため、HoloLensをClientとしてHostであるPCに接続するために、InputFieldを用いて接続先IPを設定する口を用意しました。

前回使用したNetworkConnectButtonFunctions.csを改修し、Input Filedが更新された際にIPアドレスとして設定されるようにします。

• NetworkConnectButtonFunctions.cs

クリックで展開

using UnityEngine;
using Unity.Netcode;
using Unity.Netcode.Transports.UNET;
public class NetworkConnectButtonFunctions : MonoBehaviour
{
    /// <summary>
    /// ネットワークマネージャ
    /// </summary>
    private NetworkManager networkManager;


    void Start()
    {
        // ネットワークマネージャインスタンス取得
        networkManager = NetworkManager.Singleton;
        if(networkManager == null)
        {
            this.gameObject.SetActive(false);
        }
    }

    /// <summary>
    /// ホストとして接続
    /// </summary>
    public void ConnectAsHost()
    {
        networkManager.StartHost();
    }

    /// <summary>
    /// サーバとして接続
    /// </summary>
    public void ConnectAsServer()
    {
        networkManager.StartServer();
    }

    /// <summary>
    /// クライアントとして接続
    /// </summary>
    public void ConnectAsClient()
    {
        networkManager.StartClient();
    }

    /// <summary>
    /// 接続切断
    /// </summary>
    public void Disconnect()
    {
        networkManager.Shutdown();
    }

    /// <summary>
    /// 接続先設定 <-------追加箇所
    /// </summary>
    /// <param name="ipString"></param>
    public void SetIP(string ipString)
    {
        networkManager.gameObject.GetComponent<UNetTransport>().ConnectAddress = ipString;
    }
}

動作確認

今回は、PC側をHost (Server + Client), HoloLens側をClientで接続しました。
PCでHost接続後、HoloLensからClient接続しています。

ClientNetworkTransform.csを用いることで、Clientの動きもHost (Server）側から確認することができました。
これで、HostもClientもお互いの動きを確認できます。

次回は、共有で重要な同じ物体をHost、Clinetで動かし、位置を共有することを試します。

Netcode for GameObjects (旧MLAPI)をHoloLensで使ってみる その１

今回は、Unity公式の共有フレームワークのNetcode for GameObjectsを触ってみます。

docs-multiplayer.unity3d.com

元になったMLAPIについては以前触れていますが、v.0.1.0からv.1.0.0になって変更点があると思われるので、確認の意味も込めて触れてみます。

xr-physics-work-etc.hatenablog.com

前提

Netcode for GameObjectsではUnity 2020.3, 2021.1, and 2021.2を推奨しているので、以下を使用します。

Unity 2020.3.16
MRTK 2.7.3

MRTKの導入~ HoloLensアプリ向けの設定は下記を参考にできます。

bluebirdofoz.hatenablog.com

Netcode for GameObjectsを導入する

公式のチュートリアルを元に実施します。

docs-multiplayer.unity3d.com

上部メニューのWindow→Pacakge ManagerからPackage Managerウィンドウを表示します。

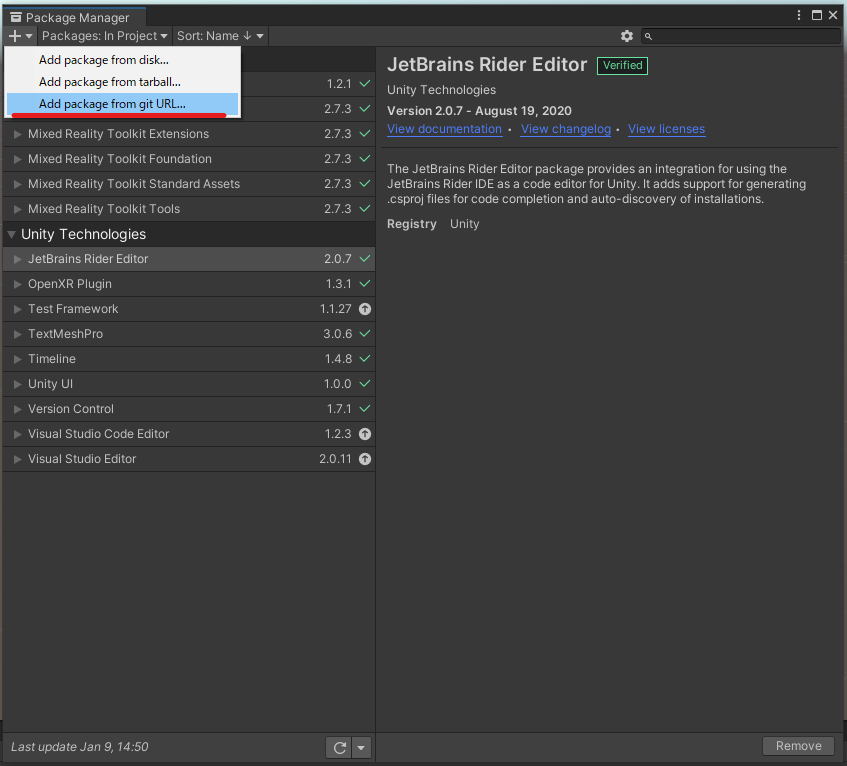

Pakcage Managerウィンドウ左上の＋ボタンを押して、Add package from git URL...を選択します。

出てくるInputFieldに下記文字列を入力してAddボタンを押します。
com.unity.netcode.gameobjects

正常に読み込まれると、リストにNetcode for GameObjectsが追加されます。

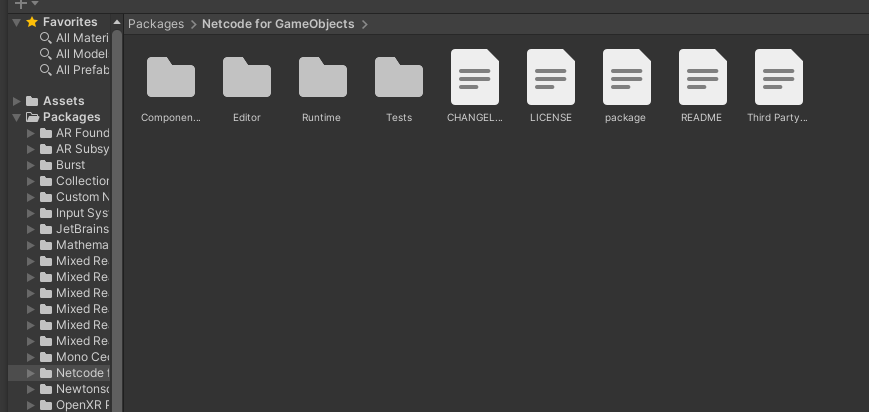

Packageを見てNetcode for GameObjectsフォルダが存在すれば正しく取り込まれています。

お試し実装

チュートリアルのHello Worldをベースに、お試しで実装してみます。

まずはユーザを示すPrefabを作成します。
Scene上にSphereを追加し、NetworkObjectコンポーネントをアタッチします。
方向がわかるようにz方向のScaleを変更しておきます。

次に、ユーザ頭位置を示すようにMLAPIの際に使用したスクリプトを一部修正して作成し、アタッチします。
合わせて、Tramsformを共有対象とする、NetworkTransform もアタッチします。

xr-physics-work-etc.hatenablog.com

• PlayerTracking.cs

クリックで展開

using UnityEngine;
using Unity.Netcode;
public class PlayerTracking : NetworkBehaviour
{

    // Update is called once per frame
    void Update()
    {
        if(IsOwner)
        {
            // 自オブジェクトの場合
            SetPlayerTransform();
        }


    }

    /// <summary>
    /// プレイヤー位置設定関数
    /// </summary>
    void SetPlayerTransform()
    {
        // カメラ位置にオブジェクトを移動
        this.transform.position = Camera.main.transform.position;
        this.transform.rotation = Camera.main.transform.rotation;
    }
}

作成したGameObjectをPlayerに名称を変更し、Assets中にドラッグ&ドロップしてPrefab化します。
Scene上のPlayer GameObjectは削除します。

次に、Scene上に空のGameObjectを作成し、NetworkManagerに名前を変更します。

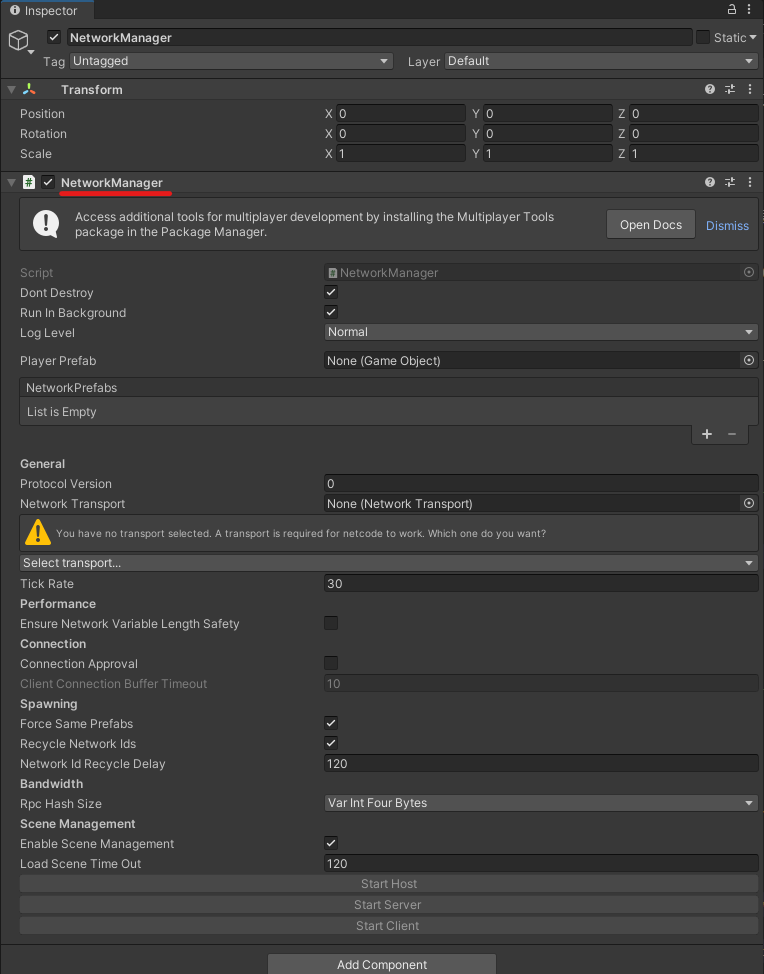

作成したGameObjectにNetworkManagerコンポーネントをアタッチします。

NetworkManagerコンポーネントのNetwork TransportプルダウンメニューからUNetTransportを選択します。

Network Prefabsリストのプラスボタンを押して、先ほど作成したPlayer Prefabを設定します。
また、Player Prefabの箇所にも同様に設定します。

HoloLensからネットワーク接続するためのボタンを以前の記事を参考に作成します。
ボタンの配置など設定は下記と同じため参照して実施します。
xr-physics-work-etc.hatenablog.com HoloLens用の接続用ボタンを用意する

• NetworkConnectButtonFunctions.cs

クリックで展開

using UnityEngine;
using Unity.Netcode;

public class NetworkConnectButtonFunctions : MonoBehaviour
{
    /// <summary>
    /// ネットワークマネージャ
    /// </summary>
    private NetworkManager networkManager;


    void Start()
    {
        // ネットワークマネージャインスタンス取得
        networkManager = NetworkManager.Singleton;
        if(networkManager == null)
        {
            this.gameObject.SetActive(false);
        }
    }

    /// <summary>
    /// ホストとして接続
    /// </summary>
    public void ConnectAsHost()
    {
        networkManager.StartHost();
    }

    /// <summary>
    /// サーバとして接続
    /// </summary>
    public void ConnectAsServer()
    {
        networkManager.StartServer();
    }

    /// <summary>
    /// クライアントとして接続
    /// </summary>
    public void ConnectAsClient()
    {
        networkManager.StartClient();
    }

    /// <summary>
    /// 接続切断
    /// </summary>
    public void Disconnect()
    {
        networkManager.Shutdown();
    }
}

プロジェクトをビルドする前に「Build Settings」→「Player Settings」→「Player」→「Publishing Settings」→「Capabilities」から下記にチェックを付けます。

• InternetClientServer
• PrivateNetworkClientServer

その後、ビルドを実施し、HoloLens2にアプリを入れます。

動作確認

PC-HoloLens間で動作確認します。
方法はMLAPIの時と同じです。

HoloLens2でアプリを起動したら、自分のIPアドレスを確認します。 （「自分のIP」のボイスコマンドやWi-Fiの詳細情報を確認）

確認したHoloLens2のIPアドレスをPC側のNetworkManagerオブジェクトのUNET Transport中Connect Addressに設定します。

その後、HoloLens側でConnect As Host、PC側でConnect As Clientボタンを押して接続します。
正しく接続できると、各ユーザの頭の位置が球体で示されます。
HoloLens2をかぶっている頭を動かすと、PC側にも反映されます。

ただし、前回と異なりPC側（Client側）の頭位置が動いていませんでした。
※IsOwnerの扱いがMLAPIと異なってる？
この点は後日調査します。

MRTK(2.7.2)のExampleを試す その４ (Demos - Gltf)

今回は下記の続きです。

xr-physics-work-etc.hatenablog.com

前提

今回の前提は以下です。
Unity 2019.4.17f1
MRTK 2.7.2

準備

いつものようにPackage Managerからデモをインポートします。

Glb-Loading-Demo

このシーンは、インターネット上にあるglbモデルをUnityで取り扱えるオブジェクトとして表示するデモです。

glbまたはgltfは、JSONを用いて3Dモデルなどを表現する形式です。
標準のUnityでは動的読み込みなどできませんが、MRTKのGltf Importerを用いることで実現できます。

ja.wikipedia.org

GltfUtility.cs

このスクリプトで、gltfまたはglb形式のモデルデータを読み込み、Scene上に表示することができます。

github.com

staticなクラスのため、基本的にスクリプト中から使用することが前提です。
主な使い方の流れは以下です。

[1] 下記メソッドの中から適したものを使用してGltfObjectを取得する。

・ GetGltfObjectFromGlb(Byte[])
    glbファイルのバイト列からGltfObjectを取得する。
・ GetGltfObjectFromJson(String)
    Jsonファイルの内容（文字列）からGltfObjectを取得する。
・ ImportGltfObjectFromPathAsync(String)
    ファイルパスからGltfObjectを取得する。(gltf, glbファイル両対応)

[2] 取得したGltfObjectから下記メソッドをどちらか実施することで、Scene上にGltfオブジェクトを元にしたGameObjectを表示できる。

・ Construct()
・ ConstructAsync()

Rest.cs

このスクリプトは、直接Gltfのデモとして関係しているわけではないですが、初見のため取り扱っておきます。
このスクリプトに含まれるメソッドを使用することで、REST APIを用いてPOST, GETが実施できます。

github.com

staticなクラスのため、基本的にスクリプト中から使用することが前提です。
下記がよく使用されると思われるメソッドです。

• GetAsync
  Getリクエストを送る場合に使用するメソッド。
  引数:

    query : URLを入力
    headers : リクエストに使用するオプションのヘッダ  (オプション)
    timeout : タイムアウト時間  (オプション)
    downloadHandler : ダウンロード時に使用するオプションのハンドラ  (オプション)
    readResponseData : ダウンロードハンドラの使用有無  (オプション)
    certificateHandler : 証明書検証に使用するハンドラ  (オプション)
    disposeCertificateHandlerOnDispose : UnityRequest破棄時に証明書検証ハンドラを破棄するか否か  (オプション)

• PostAsync
  POSTリクエストを送る場合に使用するメソッド。
  引数:

    query : URLを入力
    formData : POSTするWWForm型のForm Data（※）
    jsonData : POSTするJsonデータ（※）
    bodyData : POSTするbyte列のデータ（※）
    headers : リクエストに使用するオプションのヘッダ  (オプション)
    timeout : タイムアウト時間  (オプション)
    readResponseData : ダウンロードハンドラの使用有無  (オプション)
    certificateHandler : 証明書検証に使用するハンドラ  (オプション)
    disposeCertificateHandlerOnDispose : UnityRequest破棄時に証明書検証ハンドラを破棄するか否か  (オプション)
    （※）：オーバーロードされているため、どれか1つまたは使用しない

• PutAsync
  PUTリクエストを送る場合に使用するメソッド。
  引数:

    query : URLを入力
    jsonData : PUTするJsonデータ（※）
    bodyData : PUTするbyte列のデータ（※）
    headers : リクエストに使用するオプションのヘッダ  (オプション)
    timeout : タイムアウト時間  (オプション)
    readResponseData : ダウンロードハンドラの使用有無  (オプション)
    certificateHandler : 証明書検証に使用するハンドラ  (オプション)
    disposeCertificateHandlerOnDispose : UnityRequest破棄時に証明書検証ハンドラを破棄するか否か  (オプション)
    （※）：オーバーロードされているため、どれか1つ使用する

• DeleteAsync
  DELETEリクエストを送る場合に使用するメソッド。
  引数:

    query : URLを入力
    headers : リクエストに使用するオプションのヘッダ  (オプション)
    timeout : タイムアウト時間  (オプション)
    readResponseData : ダウンロードハンドラの使用有無  (オプション)
    certificateHandler : 証明書検証に使用するハンドラ  (オプション)
    disposeCertificateHandlerOnDispose : UnityRequest破棄時に証明書検証ハンドラを破棄するか否か  (オプション)

Gltf-Loading-Demo

このシーンでは、ローカルファイルからglbモデルを読み込んで表示するデモです。

デモを正しく実行するには、Assetディレクトリ中にStreamingAssetsディレクトリを作成し、デモ用ディレクトリ中のModelsをコピーする必要があります。
コピーをするには、サンプルシーン中のGltfExampleオブジェクトにアタッチされている、TestGltfLoadingコンポーネントに付与されているボタンを押下すると、コピーが実施できます。
正常にファイルが配置できると、表示されている警告が消えます。

そのあと、Unity上で実行するとglbモデルから構成されたアボカドがシーン上に表示されます。

使用しているスクリプトは、先ほど紹介したGltfUtility.csのImportGltfObjectFromPathAsyncで共通しているため省略します。

キリが良いので今回はここまで。
次回はHandCoachのデモを取り扱います。

HoloLens2でJoyConのIMUを使ってみたかった（失敗）

今回はNintendo SwitchのJoyConをHoloLensで使用できるか試します。
使用できれば、加速度、ジャイロセンサを用いて何かしらできそうです。
※今回の記事はHoloLens上で正しく動作できていません。後々解決策がわかったら記事にします。

JoyConをUnityで取り扱う方法については下記を参考に実施します。

baba-s.hatenablog.com

前提

今回は下記環境で検証しています。
MRTKのインポートなどの設定は今回は省略し、JoyconLibの導入から始めます。
Unity 2019.4.17
MRTK 2.7.2
JoyconLib 0.6

準備

まずはJoyconLibのUnityPackageを下記からダウンロードします。

github.com

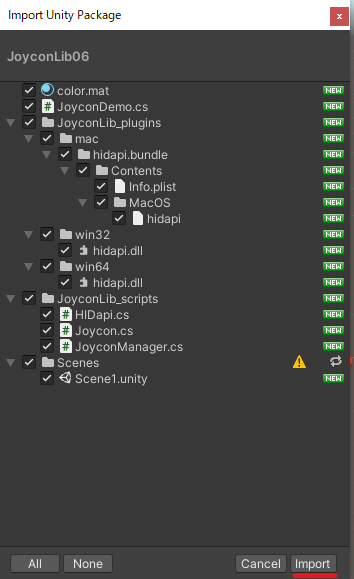

ダウンロードしたUnityPackageをUnity上にドラッグ&ドロップすると、Unity Packageのインポートができます。
右下の「Import」ボタンを押下するとインポートできます。
※ Sceneフォルダに警告が出ていますが、特に問題ないので無視でよいです。

正常にインポートができると、JoyconLib由来のファイルがAssetsフォルダ上に配置されます。

そのままだとエラーが発生するため、参考元の記事の通り、一部ソースコードを修正します。

• Joycon.cs L370
  変更前：

DebugPrint(string.Format("Dequeue. Queue length: {0:d}. Packet ID: {1:X2}. Timestamp: {2:X2}. Lag to dequeue: {3:s}. Lag between packets (expect 15ms): {4:s}",

変更後：

DebugPrint(string.Format("Dequeue. Queue length: {0:d}. Packet ID: {1:X2}. Timestamp: {2:X2}. Lag to dequeue: {3:t}. Lag between packets (expect 15ms): {4:g}",

Scenes/Scene1を選択すると、JoyconLabのサンプルが確認できます。
これを左上メニューのFile/Save As...から複製して保存します。

複製したSceneをHoloLens用に構成します。
左上メニューのMixed Reality/Add to Scene and Configure...からMRTK用に構成します。

そのままだとJoyConの動きを示すCubeが頭の位置に来てしまうため、微調整します。

Scene上にTextを配置して、ジャイロと加速度の状態を確認できるようにします。

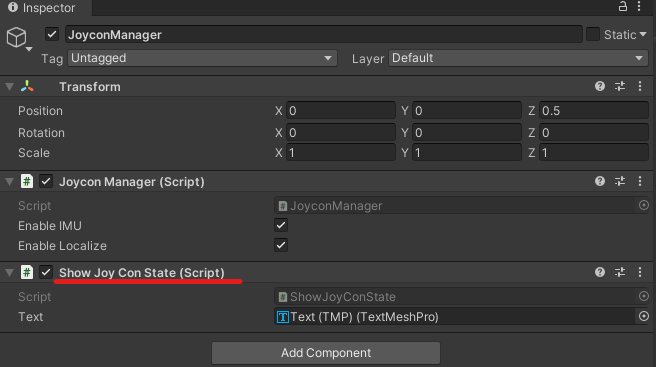

TextMeshProを適当な位置に配置して、JoyconManagerにShowJoyConState.cs (下記ソース参照）をアタッチし、TextMeshProを参照させます。

• ShowJoyConState.cs

クリックで展開

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using TMPro;
public class ShowJoyConState : MonoBehaviour
{
    private List<Joycon> joycons;

    [SerializeField]
    private TextMeshPro text;

    // Start is called before the first frame update
    void Start()
    {
        this.joycons = JoyconManager.Instance.j;
    }

    // Update is called once per frame
    void Update()
    {
        ShowState();
    }

    private void ShowState()
    {
        string info = "";

        foreach(var joycon in this.joycons)
        {
            info += "#########\n";
            info += (joycon.isLeft) ? ("[Left]\n") : ("[Right]\n");
            info += $"Accel:\n";
            info += $"x:{joycon.GetAccel().x}\n y:{joycon.GetAccel().y}\n z:{joycon.GetAccel().z}\n";
            info += $"Gyro:\n";
            info += $"x:{joycon.GetGyro().x}\n y:{joycon.GetGyro().y}\n z:{joycon.GetGyro().z}\n";
            info += "#########\n";
        }

        this.text.SetText(info);

    }
}

ProjectSettins/PlayerのCapabilitiesからBlueToothにチェックを入れておきます。

BuildSettingsからビルド対象シーンに今のシーンを追加し、Buildボタンを押します。

次にHoloLens側でBluetoothを用いてJoyconを接続します。
設定/Bluetoothとその他のデバイスからBluetoothまたはその他のデバイスを追加するを選択します。

追加するデバイス種として、Bluetoothを選択します。

Joyconの丸いボタンを長押ししペアリングモードにすると、JoyConが一覧に表示されます。選択すると、HoloLensとJoyConをBluetooth接続できます。

動作確認

HoloLens側でアプリ起動しましたが、JoyConの加速度、ジャイロのデータを取得することはできませんでした。
Unity上では動作確認できているため、HoloLens特有の問題のようです。

アプリのログを見たところ、使用しているdllが読み込めていないようです。

• UnityPlayer.log

DllNotFoundException: Unable to load DLL 'hidapi': The specified module could not be found.
  at JoyconManager.Awake () [0x00000] in <00000000000000000000000000000000>:0

(Filename: currently not available on il2cpp Line: -1)

該当のプラグインの格納場所を見ると、win32, win64, mac用のプラグインしかなく、arm, arm64用のプラグインが入っていないようです。
hidapiのarm用プラグインがあれば、動作しそうです。

うまくいってはいないですが、今回はここまで。
hidapiのarm版が見つかったら再度チャレンジしてみます。

MRTK(2.7.2)のExampleを試す その３ (EyeTracking)

今回は前回の続きです。

xr-physics-work-etc.hatenablog.com

前提

今回の前提は以下です。
Unity 2019.4.17f1
MRTK 2.7.2

準備

前回と同じようにPackage Managerから対象のデモをImportします。

EyeTrackingDemo-00-RootScene

このSceneはEyeTrackingの各デモに遷移するためのSceneです。

EyeTrackingのデモでは、Gaze SettingsにEyeGazeCursorが設定されており、視線が何を指しているか確認できるようになっています。

EyeCalibrationChecker

デモ用のスクリプトですが、使いまわしがききそうなので、EyeCalibrationCheckerを取り扱います。
このスクリプトでは、HoloLensのEye Trackingのキャリブレーションが済んでいるかどうかで、アプリ起動時またはキャリブレーションを実施したタイミングで実行するUnityEventを切り替えることができます。
HoloLensでは、アプリ内からキャリブレーションを実施して戻ってくる、ということもあるので、Eye Trackingに関する設定を行う場合は、キャリブレーションが済んだタイミングで設定などを切り替える必要があります。

EyeCalibrationCheckerではInspector上から下記設定が行えます。

• Editor Test User Is Calibrated
  UnityEditor上で実行する際、キャリブレーション済とするかどうか

• OnEyeCalibrationDetected
  キャリブレーション済の場合に実行するEvent

• On No Eye Calibration Detected
  キャリブレーション未実施の場合に実行するEvent

EyeTrackingDemo-01-BasicSetup

このデモでは、視線に追従する紫色のカーソルと、物体に視線を合わせ、タップすることで視線で物体を選択できることを試すことができます。

FollowEyeGazeGazeProvider

このスクリプトでは、アタッチしたオブジェクトの位置を視線でポイントしている場所に移動させることができます。
視線で何をポイントしているか、強調することができます。

Inspector上で設定できるパラメタは以下です。

• defaultDistanceInMeters
  自分とFollowEyeGazeGazeProviderをアタッチしたオブジェクトとの距離。デフォルト値は2m

ColorTap

このスクリプトでは、アタッチしたオブジェクトのマテリアル色をHover, Selectしたときに変更することができます。
色を変えることで、選択できているか否か、明確にすることができます。

Inspector上で設定できるパラメタは以下です。

• tapAction
  対象とするInputAction。選択であれば、Selectを設定する。デフォルト値はNone

• color_IdleState
  通常時（未選択）の時に設定される色。デフォルト値はColor.cyan

• color_OnHover
  Hover（Hand rayや視線などでポイントする）した際に変更する色。デフォルト値はColor.white

• color_OnSelect
  tapActionに設定したものを物体に対して実行した場合に変更する色。（Selectの場合はタップ操作）デフォルト値はColor.blue

EyeTrackingDemo-02-TargetSelection

このデモでは、視線を合わせた際に物体に実行させることができる挙動を確認できます。
視線を合わせたり、視線を合わせた状態でタップ操作をすることで物体操作が遠距離で実施できます。

EyeTrackingTarget

このスクリプトでは、自オブジェクトに対して視線が当たっている際に行う動作を設定できます。
視線の操作だけでなく、ボイスコマンドにも紐づけることできます。
Inspector上で設定できるパラメタは以下です。

• Select Action
  対象とするInputAction。選択であれば、Selectを設定する。デフォルト値はNone

• Voice Select
  視線が合っているときに有効になるボイスコマンド。ボイスコマンドを実行することでOnSelectedが発火する。

• Dwel Time In Sec
  OnEyeFocusDwellが発火するために視線を当て続ける必要のある時間。

• On Look At Start
  視線を合わせ始めた際に実行されるイベント

• While Lokking At Target
  視線を合わせ続けているときに毎フレーム実行されるイベント

• On Look Away
  ターゲットから視線を外した際に実行されるイベント

• On Dwell
  Dwel Time In Secで設定した時間の間視線を合わせ続けると発生するイベント。(1回のみ)

• On Selected
  視線を合わせつつ、タップやボイスコマンドで発火させることができるイベント。

• On Tap Down
  RaiseEventManually_TapDownが呼ばれた際に実行されるイベント

• On Tap Up
  RaiseEventManually_TapUpが呼ばれた際に実行されるイベント

※ RaiseEventManually_TapUp, RaiseEventManually_TapDownについては情報があまり見つからず、実際にどのタイミングで発火するか不明瞭。

EyeTrackingDemo-03-Navigation

このデモでは、テクスチャの拡縮、移動を実施できるPanZoomTextureや、スクロールを実施できるScrollRectを視線を合わせることで発火させることができます。

OnLookAtRotateByEyeGaze

このスクリプトでは、アタッチしたオブジェクトに視線が当たっている間、物体を回転させることができます。
BaseEyeFocusHandlerを継承しており、OnEyeFocusStayをオーバライドすることで視線が当たった際の動作を設定しています。
Inspector上で設定できるパラメタは以下です。

• Focus Enabled
  Focusが有効かどうか設定できる（BaseFocusHandlerからの継承）

• Time To Trigger Dwell In Sec
  Dwellを発火させるために必要なFocus時間（BaseEyeFocusHandlerからの継承）

• Speed X, Y
  それぞれの軸の回転速度。（0の場合は回転しない）

• Inverse X, Y
  それぞれの軸の回転方向を反転させるか否か

• Rotation Thresh In Degrees
  少しの回転を繰り返さないようにするための閾値

• Min Rot X, Y
  最小回転角

• Max Rot X, Y
  最大回転角

EyeTrackingDemo-04-TargetPositioning

このデモでは、視線を合わせることで物体を選択し、タップすることで移動させることができます。
キューブや、スライダを視線とタップ操作だけで操作することができます。

MoveObjByEyeGaze

このスクリプトでは、アタッチしたオブジェクトに視線が当たっている間、物体を移動させることができます。
移動させることのできる軸や、移動量を制限することができます。

• Use Eye Supported Target Placement
  視線で物体配置を有効化するかどうかの設定

• Min Look Away Dist To Enable Eye Warp
  ※確認中※

• Hand Input Enabled
  移動を音声のみで行う場合は、falseにする

• Handmapping
  手の移動量の何倍の動きを物体にさせるか

• Delta Hand Movem Thresh
  手の動きを有効にする閾値

• Transparency_in Transition
  ドラッグしている間のターゲットの透明度設定

• Transparency_preview
  プレビューをドラッグしている間のターゲットの透明度設定

• Preview Placem Dist Thresh
  ※確認中※

• Freeze X, Y, Z
  動きを制約する軸方向

• Local Min Max_X, Y, Z
  各軸の移動量の制約

• Placement Surface
  配置する平面の方向（水平か、垂直か）

• Audio_On Drag Start
  ドラッグ開始時の音

• Audio_On Drag stop
  ドラッグ停止時の音

• Voice Action_Put This
  ドラッグ開始に使用するInputAction(音声コマンド用）

• Voice Action_Over Here
  ドラッグ終了時に使用するInputAction(音声コマンド用）

• On Drag Start
  ドラッグ開始時に発生させるイベント

• On Drop
  ドラッグ終了時に発生させるイベント

• User as Slider
  スライダとして使用するか否か

• Txt Output_slider Value
  スライダ位置を表示するためのTextMeshオブジェクト

• Slider_snap To Neareset Decimal
  スライダの場合の刻み幅

EyeTrackingDemo-05-Visualizer

このデモでは視線の当たった箇所が熱源のように、ヒートマップを表示するデモです。
視線の軌跡を可視化することができます。

このデモでは、InteractableとEyeTrackingTargetを組み合わせることで、Interactableのアタッチされたオブジェクトに視線を与えてタップ動作をするだけでOnClickを発火させることができます。

DrawOnTexture

このスクリプトでは、視線の当たった位置に、Tableとして設定したTextureから取得した色を設定できるものです。
EyeTrackingTarget::LookedAtPointを使用して視線の当たった位置の座標を取得することで、視線が当たった位置の色を変更しています。
Inspector上で設定できるパラメタは以下です。

• Heatmap Look Up Table
  ヒートマップ（描画する色）をTextureとして設定する

• Draw Brush Size
  ヒートマップで色を変更する範囲のサイズ

• Draw Intensity
  ヒートマップの最大強度

• Min Thresh Delta Heat Map
  ヒートマップ表示のための閾値

• Use Live Input Stream
  ヒートマップの結果をすぐに表示するか否か

• Heatmap Overlay Material Templete
  ヒートマップ描画前のベースのmaterial

今回はここまでです。
次回はGltfのデモを確認します。

MRTK(2.7.2)のExampleを試す その２ (Boundary, Diagnostics)

今回は前回の続きです。

xr-physics-work-etc.hatenablog.com

前提

今回の前提は以下です。
Unity 2019.4.17f1
MRTK 2.7.2

準備

前回と同じようにPackage Managerから対象のデモをImportします。

Boundary Visualization Example

このサンプルでは、PlayAreaなどを視覚的に表示することができます。(VR向けのため、HoloLensでは動作していないと思われる)

CoreServices.csを介してIMixedRealityBoundarySystemを操作することで、表示/非表示を切り替えています。

有効/無効を切り替える対象であるBoundsry Visualizationについては下記に記載があります。

docs.microsoft.com

### 詳細は、VR機器で試すことができた際に追記 ###

DiagnosticsDemo

このサンプルでは、アプリの状態を示すDiagnosticの機能を表示/非表示にできるサンプルです。
※ DiagnosticDemoControls.csが使用されているかのような記載がScene上にありますが、該当するスクリプトは見つけられず。。。記載が古い？

Diagnostics自体はMixedRealityToolkitのDiagnostics Profileから有効/無効の設定ができます。

Diagnosticsは、シーン実施中にMixedRealityPlayspace配下に現れます。
Diagnosticsには2つのコンポーネントがアタッチされています。

• DiagnosticsSystemVoiceControls.cs
  下記2種のボイスコマンドで有効/無効を切り替えることができる。

  • toggle diagnostics
    診断システムの有効/無効を切り替える。(無効の場合、Profilerも非表示になる)
  • toggle profiler
    CPU使用率などのProfile情報の表示/非表示を切り替える。

• MixedRealityToolkitVisualProfiler.cs
  CPU使用率などのProfile情報を表示するためのコンポーネント。
  基本的にはカスタマイズすることはないと思われる。

今回はいつになく内容が薄いですが、キリが良いので今回はここまで。
次回はEyeTrackingのサンプルを取り扱います。
